隨著選煤廠設計規模和實際生產能力的擴大，大型脫水篩作為選煤作業的重要組成部分，已成為發展趨勢，也是世界熱點和難點問題之一。受篩框結構和材料強度的限制，目前該設備大部分存在篩框側板整體高度大、兩側板之間有多個管梁，機體參考質量高、驅動力高的結構比較復雜，制造技術復雜。
針對上述問題，改進了現有的大型脫水篩結構，使其具有振動質量輕、驅動功率小、結構簡單的特點。勵磁梁也可以作為側板使用，沒有單獨的側板；箱式勵磁機水平安裝在勵磁梁上，振動方向角可調:阻尼彈簧上部直接壓在勵磁梁上，無常用的支撐管梁和彈簧支撐。因此，整機重量輕，驅動功率小，結構簡單，運行穩定。

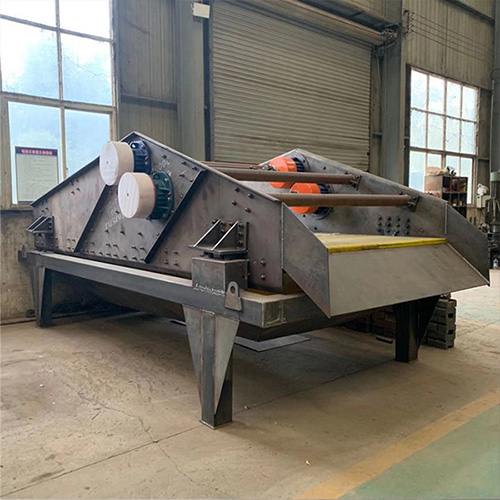

該設備包括電機、聯軸器、勵磁機、篩箱和減振裝置。篩箱包括篩框和篩網。篩框由垂直和水平方向的兩個h型梁組成�？v梁放置在橫梁上，與物流方向平行。縱梁也作為振動梁和側板使用，兩個振動器水平安裝在縱梁上，兩個振動器通過傳動軸連接，電機通過柔性聯軸器驅動振動器。
大型脫水篩的作用如下：
（1）振動梁與側板，無特殊側板：振動梁與側板、篩箱梁直接連接。減震彈簧的上部直接壓在振動梁上。由于沒有常用的支撐梁和彈簧支撐，結構大大簡化。
（2）由于以上特點，與同類型的傳統屏幕相比，屏幕的質量和驅動功率大大降低。
（3）采用強制同步箱式勵磁機，振動方向角可在35~60之間調節。該結構不僅可以實現脫水篩面的水平，還可以通過調節振動方向角來提高不同材料的脫水效果。
